In un impianto di riscaldamento il dettaglio che spesso fa la differenza non è solo la caldaia, ma il modo in cui vengono gestiti aria comburente e fumi. Un impianto con scarico coassiale è compatto, pulito da leggere e molto efficace, ma solo se il percorso è compatibile con il generatore, con la pendenza corretta e con i limiti di lunghezza. Qui trovi una spiegazione pratica: come funziona, quando conviene davvero, quali misure controllare e quali errori evitano problemi costosi.
I punti da tenere fermi prima di scegliere il condotto aria-fumi
- Il tubo concentrico porta fuori i fumi e, nello stesso corpo, aspira aria dall’esterno.
- Le misure più comuni nei sistemi domestici sono 60/100 mm e 80/125 mm.
- Le curve non sono un dettaglio: si conteggiano come lunghezza equivalente e riducono il margine utile.
- Nei tratti orizzontali serve quasi sempre una pendenza verso la caldaia, spesso pari a 3°, cioè circa 50 mm per metro.
- Se il percorso è lungo, pieno di deviazioni o passa in zone fredde, il confronto con il sistema sdoppiato diventa decisivo.
- La posa va affidata a un tecnico abilitato, perché il dimensionamento e la conformità contano più del solo montaggio materiale.

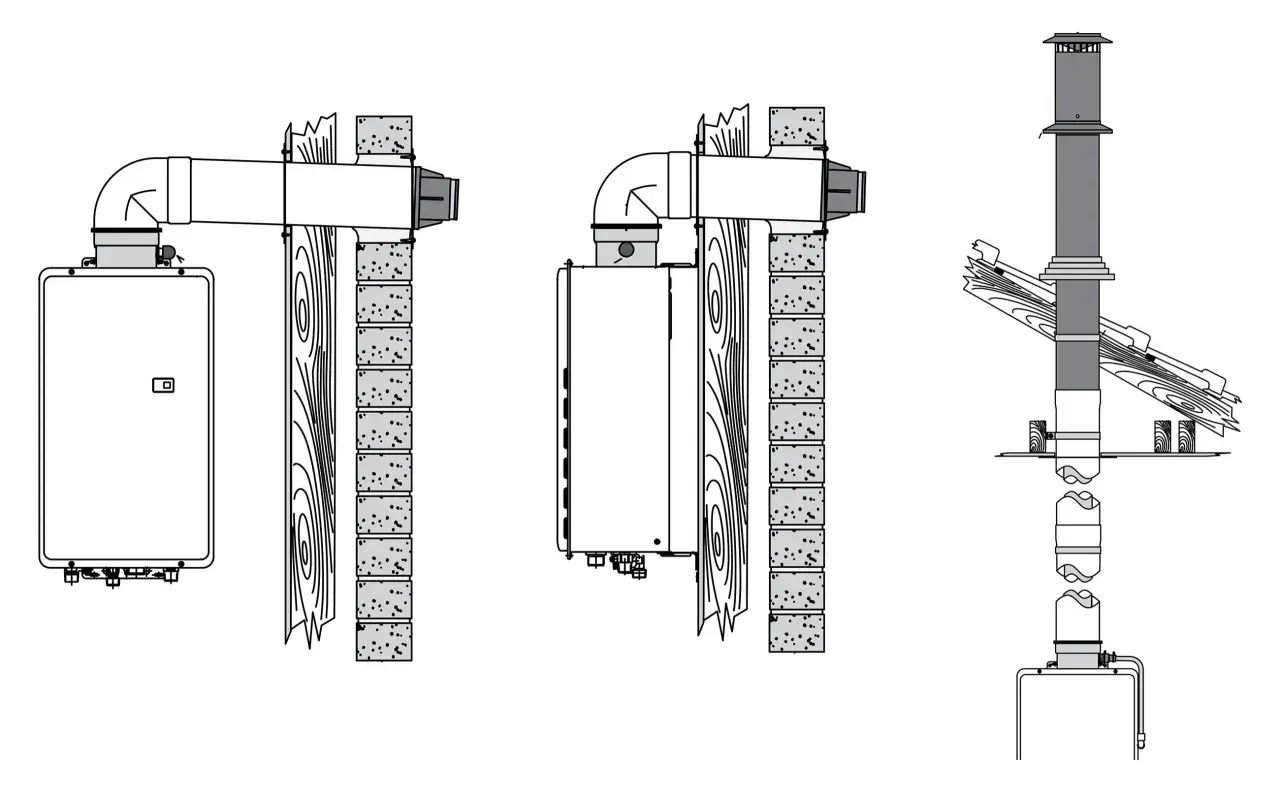

Come funziona davvero il tubo concentrico
Il principio è semplice ma molto intelligente: in un unico elemento passano due vie separate. Il condotto interno espelle i prodotti della combustione, mentre lo spazio anulare esterno richiama aria dall’esterno. In questo modo la caldaia lavora in camera stagna e non dipende dall’aria del locale in cui è installata.
Questo cambia parecchio, soprattutto in case ristrutturate o in appartamenti compatti. Il locale tecnico resta più ordinato, il percorso è meno invasivo rispetto a una doppia linea e l’apparecchio è meno esposto alle correnti d’aria interne. Io considero questo schema particolarmente utile quando si vuole limitare l’ingombro visivo e si ha un tragitto breve, pulito e ben definito.
Il punto chiave, però, è che la semplicità apparente non deve ingannare: il sistema funziona bene solo se sono rispettate le regole di posa e i limiti del modello. Da qui nasce la domanda più utile per chi deve intervenire davvero: in quali casi conviene e in quali casi è meglio guardare altrove?
Quando conviene davvero e quando no
Io lo vedo come una soluzione molto forte quando il percorso tra caldaia e terminale è corto, lineare e con poche deviazioni. In una sostituzione in cucina, in un locale tecnico piccolo o in una parete esterna vicina all’apparecchio, il condotto concentrico spesso è la scelta più pulita anche dal punto di vista estetico.
Conviene soprattutto se:
- la caldaia è murale e il terminale può stare vicino all’uscita;
- il tracciato attraversa pochi ambienti e non richiede molti cambi di direzione;
- si vuole evitare una presa aria separata nel locale;
- si lavora in una casa molto isolata o in ambienti dove l’aria interna non deve essere disturbata;
- si vuole contenere l’ingombro di tubi, staffe e fori.
Diventa invece meno interessante quando il percorso si allunga, entra in zone fredde o richiede parecchie curve. In questi casi la lunghezza utile si consuma in fretta e il progetto, che sulla carta sembrava semplice, finisce per diventare più rigido del previsto. Se il tracciato non è quasi rettilineo, io non parto mai dal “si può fare?” ma dal “a quali condizioni conviene farlo bene?”.
Ed è proprio qui che contano i numeri: diametri, pendenze e lunghezze equivalenti non sono un tecnicismo da installatore, ma il confine tra un impianto stabile e uno che va in allarme o condensa male.
Misure, pendenze e lunghezze da rispettare
Nei manuali dei produttori compaiono spesso due famiglie di misure: 60/100 mm e 80/125 mm. La prima è più compatta; la seconda offre più margine in alcune configurazioni, ma occupa di più e richiede comunque il rispetto del progetto di sistema. Il diametro, da solo, non basta a dirti se la posa è corretta: conta l’intero tracciato.
| Parametro | Valore pratico da controllare | Perché conta |
|---|---|---|
| Diametri comuni | 60/100 mm e 80/125 mm | Determinano compatibilità, ingombro e accessori disponibili |
| Pendenza nei tratti orizzontali | Circa 3°, cioè 50 mm per metro verso la caldaia | Aiuta il deflusso della condensa e riduce ristagni nel tubo |
| Tratto in zona fredda | Molti manuali lo limitano a 5 m | In zone non riscaldate o all’aperto aumenta il rischio di raffreddamento e condensa |
| Curva da 87° | Spesso equivale a -1 m nel 60/100 e a -2,5 m nell’80/125 | Ogni deviazione consuma lunghezza utile |
| Curva da 45° | Spesso equivale a -0,5 m nel 60/100 e a -1 m nell’80/125 | Meglio di una curva stretta, ma incide comunque sul progetto |
Il concetto importante è quello di lunghezza equivalente: una curva non vale solo come pezzo fisico, ma come perdita di prestazione nel tracciato. È il motivo per cui due installazioni con la stessa distanza lineare possono comportarsi in modo molto diverso. Io consiglio sempre di contare il percorso reale insieme alle deviazioni, non di fermarsi al metro lineare più evidente.
Un altro punto spesso sottovalutato è la condensa. Nei sistemi a condensazione il vapore acqueo è parte normale del funzionamento, quindi il tubo orizzontale deve essere pensato per scaricarla in modo ordinato, non per trattenerla. Quando questo dettaglio viene ignorato, i problemi arrivano quasi sempre più tardi, ma arrivano.
Capito questo, il confronto con il sistema sdoppiato diventa molto più chiaro: non è una scelta di stile, è una scelta di geometria e di margine tecnico.
Coassiale o sdoppiato, il confronto che chiarisce la scelta
Quando devo valutare la soluzione migliore, non guardo solo all’estetica o all’ingombro. Guardo soprattutto a quanto è complesso il percorso reale e a quanta libertà serve per farlo lavorare bene nel tempo. Il sistema coassiale è più compatto; quello sdoppiato offre spesso più flessibilità quando il tragitto si allunga o si complica.
| Critero | Sistema concentrico | Sistema sdoppiato |
|---|---|---|
| Ingombro | Più compatto, un solo corpo tubolare | Più disperso, due linee separate |
| Installazioni brevi | Molto adatto | Spesso sovradimensionato |
| Percorsi lunghi o tortuosi | Più sensibile a curve e perdite di lunghezza | Di solito più flessibile |
| Passaggi in spazi stretti | Più semplice da gestire | Può richiedere più spazio e staffaggi |
| Estetica del tracciato | Più pulita e ordinata | Più tecnica e visibile |
| Scelta pratica | Ideale quando il percorso è corto e lineare | Più sensato quando serve libertà di posa |
La sintesi, per come la vedo io, è questa: se la casa permette un tracciato diretto e l’apparecchio è compatibile, il sistema concentrico è spesso la soluzione più elegante. Se invece devi fare più metri, girare angoli o attraversare zone termicamente sfavorevoli, lo sdoppiato smette di essere una complicazione e diventa una scelta più razionale.
Ma proprio perché il margine tecnico cambia così tanto, gli errori di posa meritano una sezione a parte. Sono quelli che trasformano una soluzione corretta in un impianto capriccioso.
Gli errori che vedo più spesso in cantiere
Ci sono alcuni sbagli che ritornano con una frequenza sorprendente, soprattutto quando si tenta di semplificare troppo il lavoro. Il primo è non conteggiare bene le curve. Un tratto che sembra corto sulla parete può diventare lungo dal punto di vista tecnico, e la caldaia lo “sente” subito.
- Ignorare la lunghezza equivalente delle curve: il risultato è un progetto fuori margine anche se i metri reali sembrano pochi.
- Posare il tubo orizzontale senza pendenza corretta: la condensa ristagna, il drenaggio peggiora e il sistema si sporca più in fretta.
- Usare accessori non compatibili: un mix improvvisato tra componenti diversi può creare tenute deboli o perdite di prestazione.
- Sottovalutare i passaggi in zone fredde: il freddo aumenta il rischio di condensa e riduce il margine utile del tracciato.
- Trascurare supporti e fissaggi: le dilatazioni termiche muovono il tubo più di quanto si pensi, soprattutto sui tratti lunghi.
- Mettere il terminale dove è scomodo per il contesto edilizio: finestre, balconi, prese d’aria e distanze ridotte vanno sempre verificati prima, non dopo.
Il problema non è solo funzionale. Un tracciato sbagliato può generare odori, condensazione nei punti errati, blocchi dell’apparecchio e un impianto più rumoroso del necessario. In pratica, si paga subito o si paga dopo, ma si paga quasi sempre. Da qui il passaggio obbligato: prima di chiudere il lavoro, bisogna fare i controlli finali con metodo.
I controlli finali che evitano sorprese
Prima di far chiudere una traccia o di accettare un preventivo, io controllerei sempre questi punti, perché sono quelli che fanno davvero la differenza nel tempo:
- compatibilità del generatore con il tipo di terminale e con la configurazione prevista dal manuale;
- lunghezza reale del percorso, comprese le curve e gli eventuali accessori di revisione;
- presenza della pendenza corretta nei tratti orizzontali;
- gestione della condensa e accessibilità per ispezione e manutenzione;
- posizione del terminale rispetto a finestre, balconi, confini e aperture vicine;
- documentazione finale rilasciata dall’installatore, compresa la dichiarazione di conformità.
Se questi elementi sono chiari prima dell’intervento, il progetto resta sotto controllo e non si trasforma in una sequenza di correzioni. Un buon impianto non è quello che “sta in piedi” al primo montaggio, ma quello che continua a funzionare bene anche dopo stagioni di utilizzo, manutenzione e cicli termici. Quando valuto una soluzione di questo tipo, parto sempre da lì: meno improvvisazione oggi, meno problemi domani.
