Termosifoni - mandata, ritorno e bilanciamento spiegati bene

Quando l’acqua entra e esce dai termosifoni nel verso giusto, l’impianto lavora in modo più rapido, uniforme e prevedibile. Se invece la mandata e il ritorno sono confusi, o se il radiatore non è collegato come previsto, il risultato si vede subito: stanze lente a scaldarsi, detentori da inseguire e valvole termostatiche che sembrano fare meno di quanto dovrebbero. Qui spiego come leggere il circuito, riconoscere i collegamenti, capire gli errori più comuni e regolare l’impianto con criterio.

Come lavora l’acqua dentro un termosifone

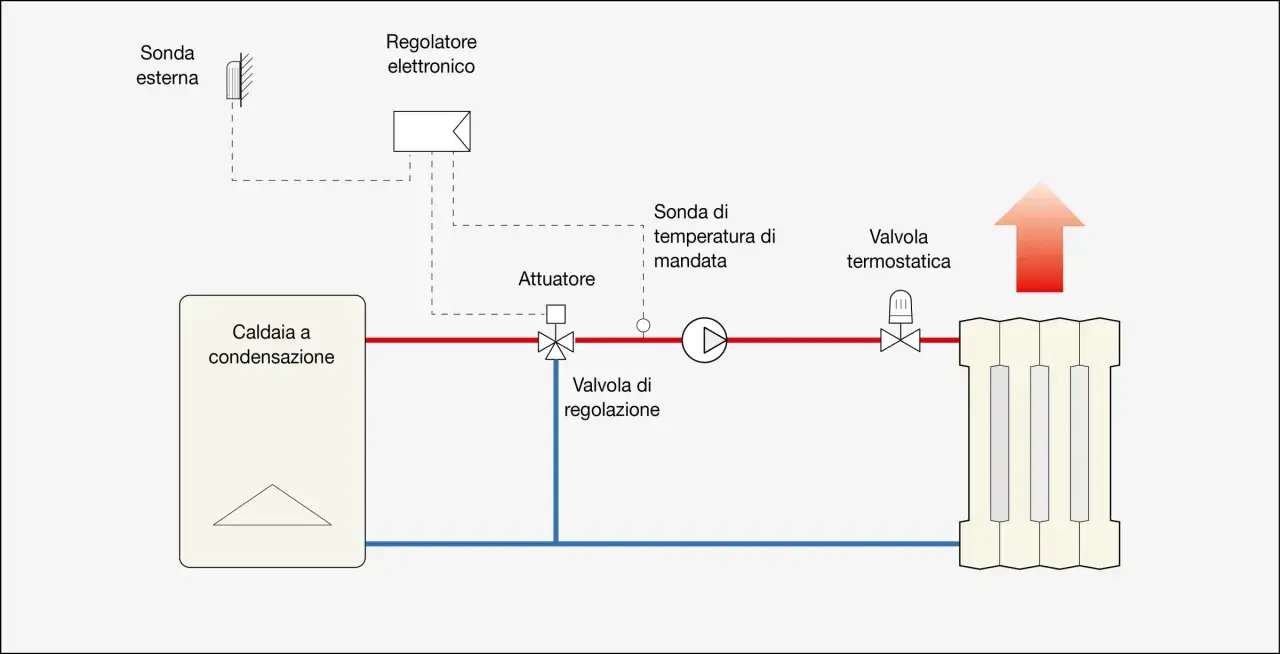

Quando controllo un radiatore, parto sempre da una domanda semplice: l’acqua entra dove deve entrare? Un termosifone non “produce” calore da solo, ma lo cede all’aria mentre l’acqua calda attraversa il suo corpo metallico. La mandata porta il fluido caldo dal generatore al radiatore, il ritorno lo riporta più freddo verso caldaia o pompa di calore.

Questo passaggio funziona bene quando il percorso interno è coerente con il tipo di corpo scaldante. Nei vecchi impianti a radiatori si incontrano spesso valori nell’ordine di 70/50 °C, mentre nei sistemi moderni le temperature di esercizio possono essere più basse; il principio, però, non cambia. L’acqua deve attraversare il radiatore in modo utile, non limitarsi a passare in un angolo e uscire troppo in fretta.

Su molti radiatori tradizionali il rendimento migliore si ottiene con un percorso diagonale, cioè ingresso in alto da un lato e uscita in basso dall’altro. Su altri modelli gli attacchi sono entrambi in basso e un diaframma interno guida il flusso verso l’alto prima dell’uscita. Da qui nasce il primo errore tipico: pensare che tutti i termosifoni si colleghino allo stesso modo. Da qui in poi, distinguere correttamente i lati diventa molto più semplice.

Come riconoscere mandata e ritorno senza fare prove pericolose

Io guardo sempre prima la valvola, non il colore dei tubi. Sui componenti corretti il verso di flusso è quasi sempre indicato da una freccia, e la testa termostatica va di norma sul lato di mandata, cioè dove entra l’acqua più calda. Se la monti sul ritorno, la lettura della temperatura ambiente si altera e la regolazione perde precisione. È un dettaglio piccolo solo in apparenza.

Per riconoscere i collegamenti senza improvvisare, mi muovo così:

• Controllo le frecce sul corpo valvola e sul blocco di collegamento.
• Osservo quale tubo si scalda per primo, ma solo dopo aver lasciato l’impianto lavorare per almeno 15-20 minuti.
• Uso un termometro a contatto o a infrarossi quando il dubbio è serio, invece di fidarmi della sola mano.
• Se c’è un collettore, cerco lo schema idraulico e non la posizione “più comoda” dei raccordi.
• Se il radiatore ha attacchi inferiori o un blocco integrato, verifico il modello preciso prima di toccare qualcosa.

In una ristrutturazione io non svito mai un raccordo “per vedere”. Se il collegamento non è leggibile dal corpo valvola o dallo schema, meglio fermarsi e capire il percorso dell’acqua con metodo. È qui che si evitano gli errori più costosi. E quando il verso è sbagliato, le conseguenze si vedono subito sul comfort di casa.

Cosa succede se i collegamenti sono invertiti

Un collegamento invertito non blocca sempre l’impianto, ma quasi sempre lo rende meno efficiente. Il radiatore può scaldare in ritardo, distribuire il calore in modo irregolare e far lavorare male la valvola termostatica. In pratica, il risultato è una casa che raggiunge la temperatura desiderata più lentamente e con più correzioni manuali del necessario.

I sintomi più comuni sono questi:

• la parte alta del radiatore resta tiepida più a lungo del normale;
• il corpo scaldante si scalda male da un lato e molto di più dall’altro;
• la testa termostatica chiude troppo presto o legge in modo poco credibile il calore reale della stanza;
• si sentono rumori, piccoli sibili o una circolazione poco fluida;
• i radiatori più vicini al generatore diventano troppo dominanti rispetto agli altri.

Qui conta una distinzione importante: non ogni radiatore invertito è un disastro, ma nessuno dovrebbe accettare un montaggio sbagliato solo perché “alla fine scalda lo stesso”. Io considero questo tipo di errore un problema di rendimento prima ancora che di comfort. E se i sintomi si ripetono, il passo successivo non è forzare la valvola, ma bilanciare il circuito in modo corretto.

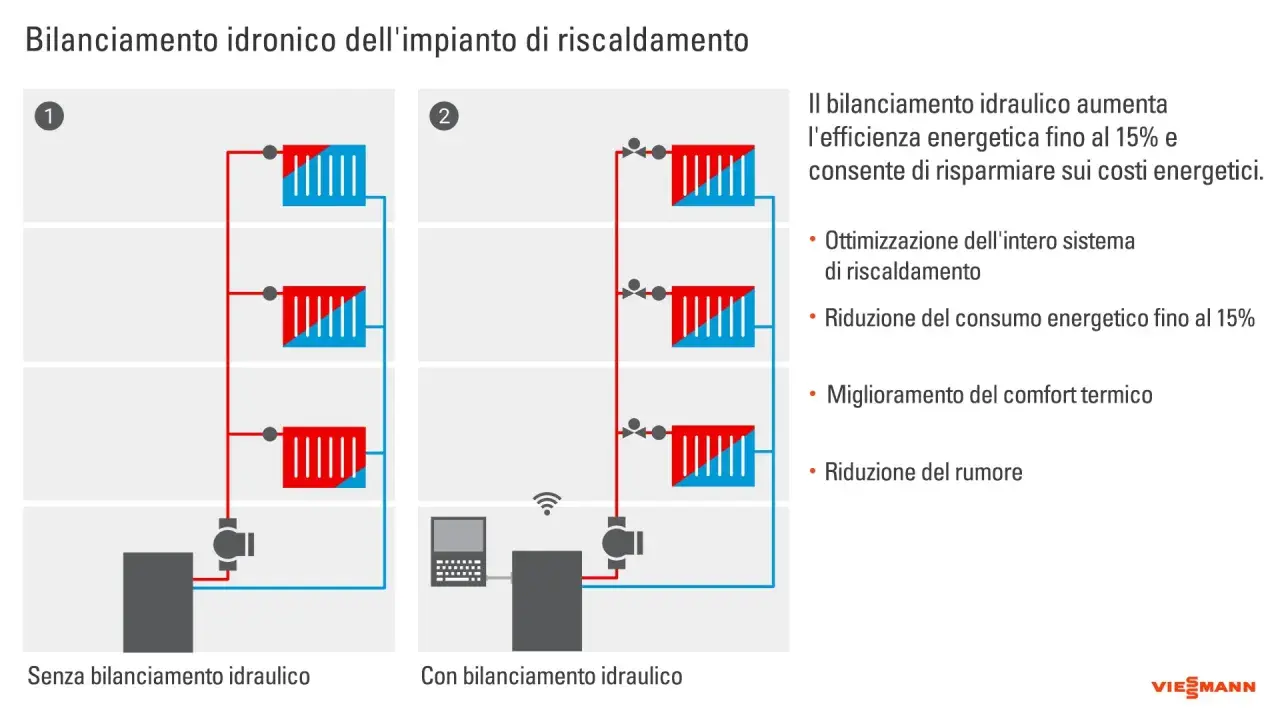

Come bilanciare l’impianto partendo dai detentori

Il bilanciamento serve a distribuire la portata dove serve davvero. In un impianto ben regolato i radiatori più vicini al generatore vengono frenati un po’, quelli più lontani lasciati più liberi, così il calore non si concentra sempre nei primi elementi del circuito. Come ricorda Caleffi, le valvole termostatiche aiutano a controllare il singolo ambiente, ma non sostituiscono da sole l’equilibrio idraulico.

Quando faccio una taratura ordinata, seguo questa sequenza:

1. Sposto il termostato o spengo il generatore e lascio raffreddare l’impianto.
2. Apro completamente le valvole di mandata e i detentori di tutti i radiatori.
3. Sfiato ogni corpo scaldante, perché l’aria falsa qualsiasi lettura.
4. Riaccendo e lascio lavorare l’impianto per circa 20 minuti prima di intervenire.
5. Parto dal radiatore più vicino al generatore e chiudo leggermente il detentore, di solito a piccoli passi.
6. Mi sposto verso quelli più lontani, aprendo un po’ di più dove la portata è scarsa.
7. Aspetto 10-15 minuti dopo ogni correzione prima di decidere se insistere o tornare indietro.

Se ci sono testine termostatiche, io le porto al massimo o le rimuovo temporaneamente durante la regolazione, altrimenti la lettura non è pulita. Nei sistemi a più zone o con collettori, questa operazione va letta con ancora più attenzione, perché il comportamento del singolo radiatore non racconta tutto l’impianto. Una volta stabilizzato il circuito, il punto successivo è capire se il tipo di collegamento scelto sta davvero aiutando il lavoro fatto.

Quando lo schema di collegamento fa la differenza

Qui si vede la differenza tra una posa ordinaria e una fatta bene. Non tutti i radiatori nascono per lo stesso tipo di attacco, e scegliere lo schema giusto incide su resa, estetica e facilità di manutenzione. In ristrutturazione io lo considero un tema tecnico, non un dettaglio di finitura.

Nelle ristrutturazioni io tratto gli attacchi inferiori con più prudenza dei collegamenti laterali, perché un blocco valvole sbagliato rende difficile bilanciare tutto il circuito. Se il radiatore è progettato per un ingresso basso, non conviene adattarlo con soluzioni improvvisate: spesso si risparmia mezz’ora al montaggio e si perdono ore in comfort e regolazioni. È un passaggio che conta ancora di più quando si passa a generatori moderni e temperature di esercizio più basse.

I controlli che faccio prima di chiamare un tecnico

Prima di chiamare un tecnico io faccio sempre un giro ordinato di verifiche semplici. Non perché tutto si risolva da solo, ma perché in molti impianti il difetto sta in tre cose banali: aria, disallineamento delle valvole o portata mal distribuita. Se elimino questi fattori, la diagnosi diventa molto più chiara.

• Controllo che il radiatore sia stato sfiatato bene, soprattutto se la parte alta resta fredda.
• Verifico che la pressione dell’impianto rientri nel range previsto dal costruttore della caldaia o della pompa di calore.
• Controllo che tende, copritermosifoni o mobili non stiano coprendo la testa termostatica.
• Osservo se il problema riguarda un solo radiatore o tutta una zona della casa.
• Valuto se ci sono rumori persistenti, perché spesso indicano aria, pompa non corretta o portata eccessiva.
• Se l’impianto è molto vecchio, considero anche sporco, fanghi o depositi interni come possibili cause.

Se dopo questi controlli il problema resta, io chiamo un termoidraulico e gli porto già tre informazioni: schema dei collegamenti, radiatori che reagiscono male e tipo di impianto, cioè autonomo, centralizzato o a zone. Questo accelera la diagnosi e riduce il rischio di interventi inutili. Da lì in poi non si parla più solo di regolazione, ma di lettura corretta dell’impianto nel suo insieme.

Prima di chiudere il muro controllo sempre questi tre punti

Quando rifaccio una stanza o sostituisco un radiatore, io verifico sempre tre cose prima di chiudere tracce o coprire i raccordi. È una routine semplice, ma mi ha evitato più di una correzione costosa a lavori finiti.

• Il verso della freccia sulla valvola combacia con il flusso reale dell’acqua.
• La testa termostatica non finisce in una posizione penalizzata dal calore diretto del radiatore.
• Il radiatore ha il kit di collegamento adatto al suo attacco, senza adattamenti improvvisati.

Se devo scegliere dove investire tempo in un impianto a radiatori, lo faccio qui: nel controllo del percorso dell’acqua, non nella rincorsa dei sintomi dopo. Un collegamento letto bene all’inizio, una mandata riconosciuta con sicurezza e un bilanciamento fatto con pazienza danno più comfort, meno rumore e una casa più coerente dal primo all’ultimo termosifone.
